STX-202A小型金剛石線切割機
管理員 發布日期：2021-3-11 點擊數：4090次
產品簡介：STX-202A小型金剛石線切割機，用于脆性材料樣品的精密切割，可以對材料進行切片、切斷、開方等，旋轉轉臺也可以對試樣切割一定角度。可切割的材料包含陶瓷、晶體、玻璃、金屬、巖石、熱電材料、紅外光學材料、復合材料以及生物醫學材料等。
產品介紹：

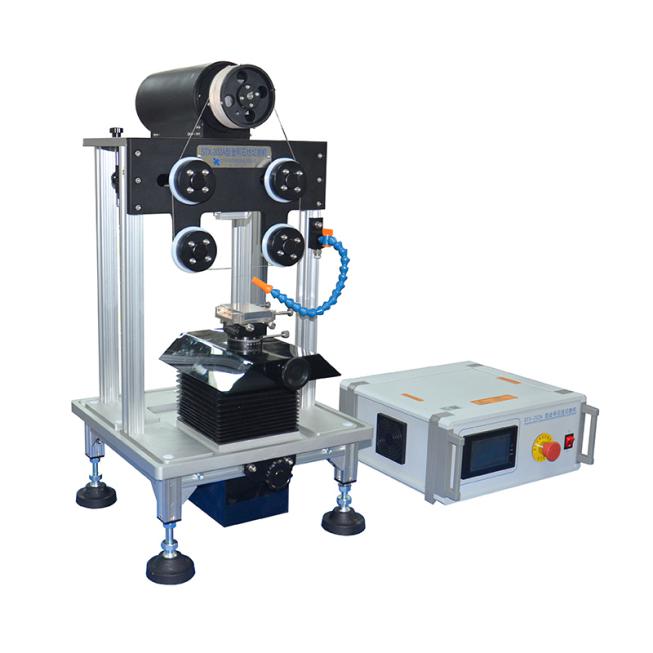

STX-202A小型金剛石線切割機
技術規格書
產品簡介：
STX-202A小型金剛石線切割機是專為材料研究人員而設計，用于脆性材料樣品的精密切割，可以對材料進行切片、切斷、開方等，旋轉轉臺也可以對試樣切割一定角度。可切割的材料包含陶瓷、晶體、玻璃、金屬、巖石、熱電材料、紅外光學材料、復合材料以及生物醫學材料等。本機是一款可進行連續切割的金剛石線切割機，設置好切割程序后試樣連續進給，無需手動調節，切割后的樣品尺寸精度高，在±10μm的范圍內。切割線采用單根線循環往復的運動模式，可使用的線的長度長，一次上線的使用壽命長，提高了切割效率。張緊輪采用彈簧張緊的模式，彈簧剛性強，張緊力大，張緊力在切割過程中保持不變，保持金剛石線的張緊度。用其進行超薄精密切割時，切得的薄片（約1英寸范圍內）厚度可以達到0.08mm。
|
產品型號 |
STX-202A小型金剛石線切割機 |
|
主要特點 |
1、可用于各種不同硬度材料的切割，特別是適用于脆性、易解理的晶體切割。 2、操作簡便，加工質量優良。 3、采用鋁型材結構，美觀輕便。 |
|
技術參數 |
1、電源電壓：220V 50Hz；最大功率：＜100w 2、主軸轉速：2rpm-260rpm 內可調 3、切割線總長：20m 4、兩導向輪內側間距：100mm 5、Y軸行程：≤50mm 6、Z軸行程：≤60mm 7、二維夾具：水平旋轉0-360°，左右傾角±20° 8、載物板尺寸：80mm×51mm 9、切割深度：≤50mm 10、切割最大樣件尺寸：Ø50mm×50mm |
|
產品規格 |
尺寸：414mm×500mm×750mm；重量：40kg |
STX-202A型小型金剛石線切割機
標準配置單
|
序號 |
產品名稱 |
規格 |
單位 |
數量 |
備注 |
|
1 |
小型金剛石線切割機 |
STX-202A |
臺 |
1 |
|
|
2 |
控制盒 |
STX-202A |
個 |
1 |
含1條連接線 |
|
3 |
載物板 |
|
個 |
1 |
已安裝在主機上 |
|
4 |
90°切割定位模 |
|
個 |
1 |
|
|
5 |
二維夾具 |
|
個 |
1 |
已安裝 |
|
6 |
擋水板 |
|
個 |
4 |
前后左右各一個 |
|
7 |
潛水泵·接頭 |
|
套 |
1 |
|
|
8 |
萬向曲管 |
1/4 出口內徑6.35 L=300 圓頭 帶開關 |
個 |
1 |
已安裝在主機上 |
|
9 |
長轉動手柄 |
HL.10010450 d=M6 L=50 M6*50 |
個 |
1 |
|
|
10 |
張緊/導向線輪 |
φ74*φ46*8 聚乙烯（超高分子聚乙烯） |
個 |
4 |
|
|
11 |
國標電源線 |
3*1.5方/1.5m |
個 |
1 |
|
|
12 |
聚酯PU管 |
外徑8 內徑5 藍 |
m |
2 |
|
|
13 |
內六角扳手 |
2.5 L型 |
個 |
1 |
|
|
14 |
內六角扳手 |
3 L型 |
個 |
1 |
|
|
15 |
內六角扳手 |
4 L型 |
個 |
1 |
|
|
16 |
內六角扳手 |
5 L型 |
個 |
1 |
|
|
17 |
螺絲刀 |
5*75 十字 |
個 |
1 |
|
|
18 |
螺絲刀 |
5*75 一字 |
個 |
1 |
|
|
19 |
陶瓷樹脂襯墊 |
50*50*10mm |
個 |
2 |
|
|
20 |
石蠟棒 |
Φ8*100mm |
根 |
4 |
|
|
21 |
勾扳手 |
22-26 |
個 |
2 |
|
|
22 |
油壺 |
|
個 |
1 |
|
|
23 |
油石條 |
20*20*150mm 碳化硅 |
個 |
1 |
|
|
24 |
金剛石線 |
φ0.35mm |
m |
60 |
20m/卷 |
|
25 |
塑料盒 |
3號（NO.5016) 340*250*80*1 加厚 |
個 |
1 |
|
|
26 |
保險絲 |
5A 250V |
個 |
2 |
|
|
27 |
說明書 |
|
份 |
1 |
|
|
28 |
合格證 |
|
份 |
1 |
|
|
29 |
裝箱單 |
|
份 |
1 |
|
