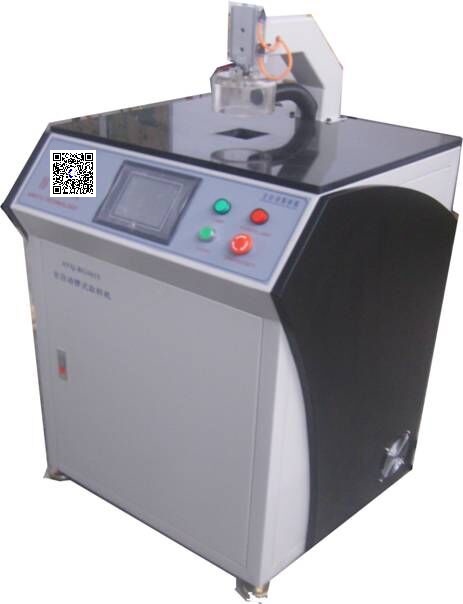

全自動鑼式取樣機
管理員 發布日期：2015-6-1 點擊數：4172次
產品簡介：PCB全自動鑼式取樣機采用優質氣動元件和精密X-Y工作平臺傳動，精密度高。
產品介紹：
全自動取樣機
一．設備概述:
電路板早期切片取樣采用沖剪或鋸割的取樣方式，這兩種方式都有可能造成樣片變形（特別是現代多層高精密PCB板材又較厚）從而導致觀察，測試不精準確的致命缺陷。采用自動金相取樣機，具有鉆銑功能，操作簡便，取樣迅速，樣品邊緣光滑，不會破壞試樣內部結構，讓你的試驗切片在金相顯微下能更真實，客觀的反映產品實際情況，在PCB金相切片的取樣技術上獨樹一幟，與國外同類機型比較，性價比優勢非常明顯。
二．適用范圍：
自動金相取樣機設備，專業用于生產PCB覆銅板、印刷線路板廠物理實驗室貼身打造的一款取樣材料實用工具。（PCB板沒有裝配組件）。
三．性能特點：
采用優質氣動組件與精密X—Y工作平臺傳動，準確率高，無塵無震動、低噪音，安全可靠。
配制精密高速電主軸，精度高。
取樣尺寸范圍可調，適用性廣。
取樣厚度高達10mm以下，可適用于各多層線路板廠家。
采用花崗石做平臺。
取樣精準度為正負0.02—0.04MM。
符合IPC-TM-650-2.1.1D標準《關于制作微切片的理論指南》
符合GB/T4677-2002 8.3標準《分層和顯微剖切》。
四．技術參數：
|
1 |
最大取樣尺寸： 長×寬×厚＝50×50×8mm |
|
2 |
設定的取樣尺寸：可根據客戶要求確定；（一般為10mm×15mm） |
|
3 |
最大取樣板：16"*24"（能取到PCB板的任何位置） |
|
4 |
取樣機主軸：40000r/min/220V/50Hz |
|
5 |
取樣機鑼刀：1/8”（自由更換鑼刀，推薦2.0mm） |
|
6 |
臺面為花崗石制作 |
|
7 |
大功率配品牌吸塵器1200W |
|
8 |
取樣機外形：長×寬×高=680×530×900mm |
|
9 |
紅外線定位裝置 |
|
10 |
PLC編程控制 |
|
11 |
進刀方式：設定好取樣尺寸后自動進刀，直至切片被完全取出 |
