KN95口罩機、平面口罩設備
管理員 發布日期：2020-3-4 點擊數：5455次

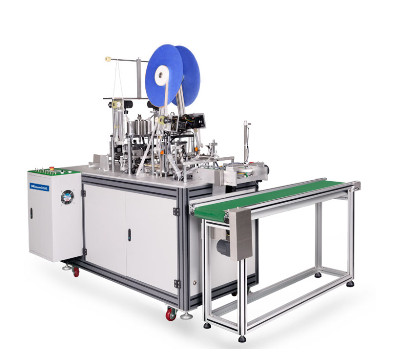

產品簡介：全自動口罩機：一拖一、KN95口罩機，Kn95半自動口罩機
械設備/202042985715.jpg)
產品介紹：

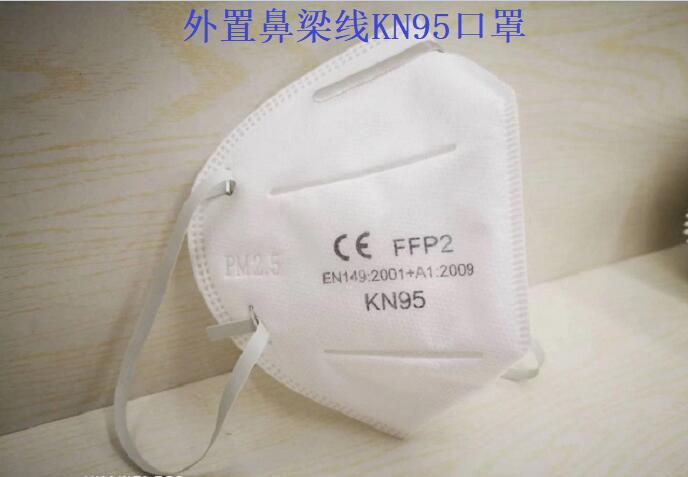

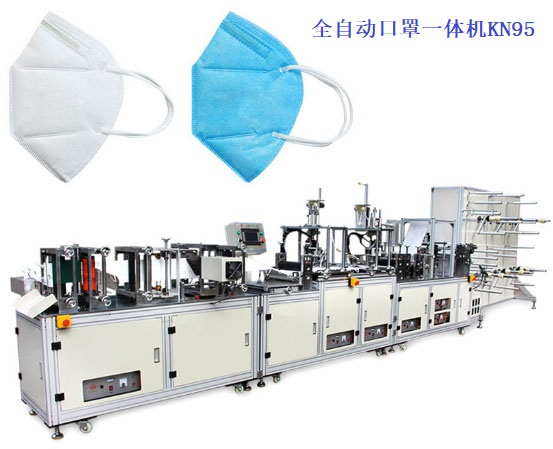

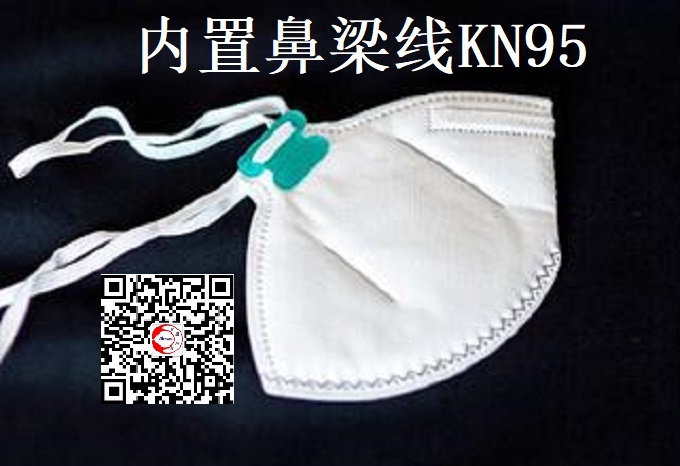

第一類：KN95口罩機，全自動口罩機、半自動口罩機(內鼻梁/外鼻梁)
第二類：全自動平面口罩機：一拖一、一拖二：70~150片/分鐘
一、 設備簡介(本設備只接受預訂機型)
1.1設備概述：
本機主要用于平面式口罩自動成型：整卷布料放卷后經過滾輪驅動，布料通過自動折邊、包邊；
鼻梁條整卷牽引開卷，定長裁切后導入至包邊布料中，雙邊通過超聲焊接至封口，再經過超聲側向封口，

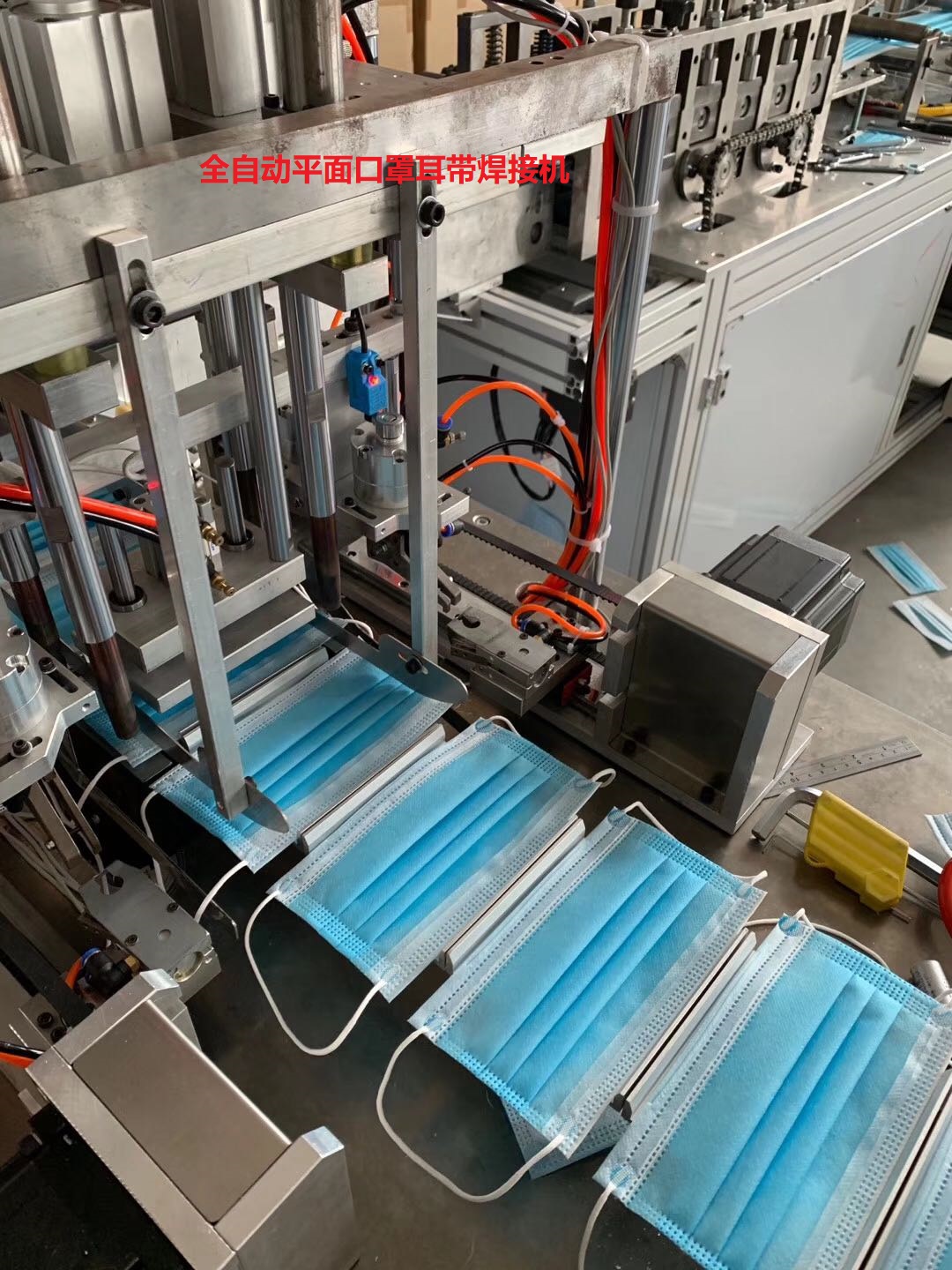

通過切刀裁切成型；通過流水線將口罩輸送至兩個口罩耳帶熔接工位，通過超聲焊接最終口罩成型；
當口罩制成后，通過流水線輸送至平帶線收集。

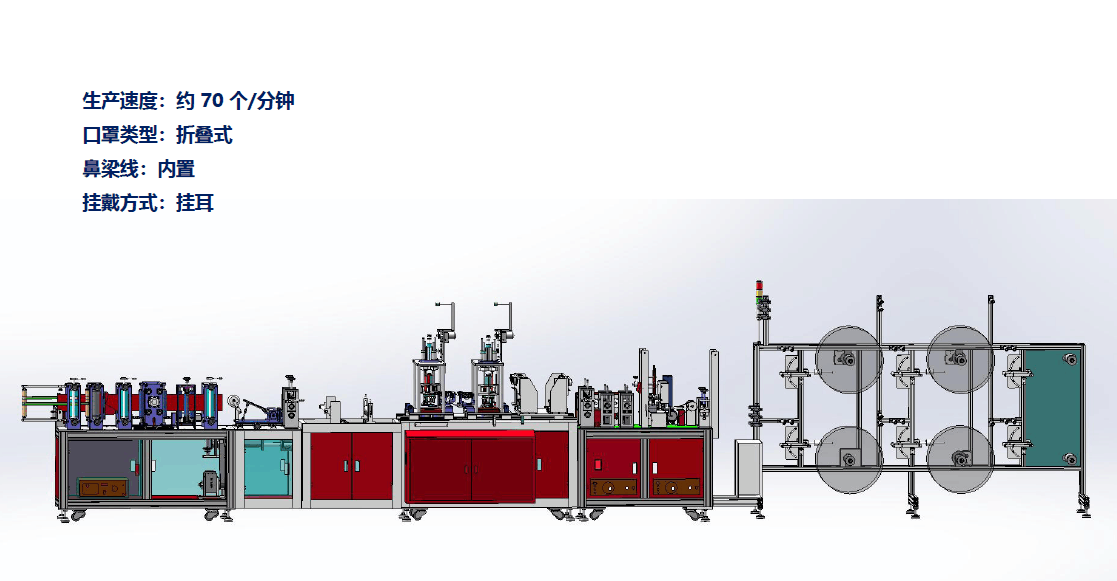

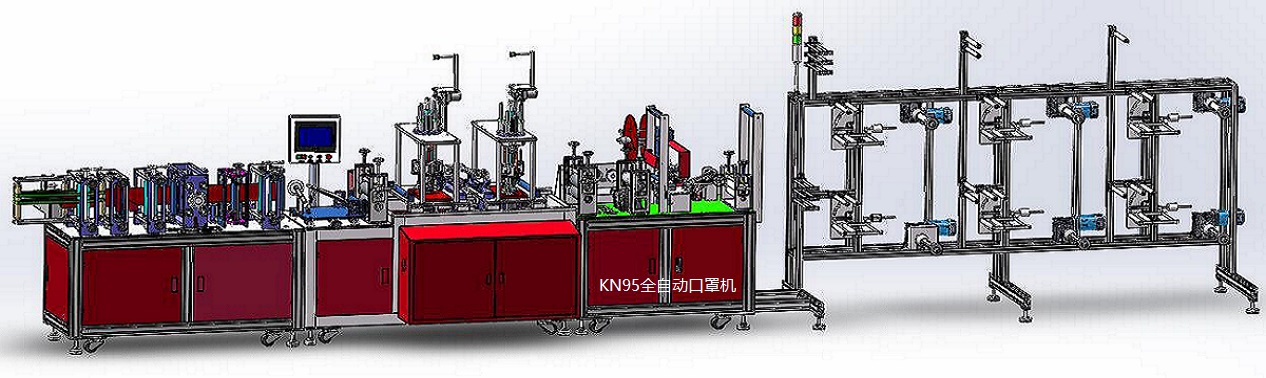

1.2設備簡圖（此圖僅供參考，設備以實物為準）
1.3設備安裝與配置需求
（1） 設備尺寸：6500mm(L)×4500mm(W)×1900mm(H)；
（2） 外觀顏色：國際標準暖灰1C，無特殊說明時按照此標準；
（3） 設備重量：≤5000kg，地面承重≤500KG/m2；
（4） 工作電源：設備220VAC±5﹪，50HZ，額定功率約9KW；
（5） 壓縮空氣：0.5～0.7 MPa，使用流量約300L/min；
（6） 使用環境：溫度10～35℃、濕度5-35%HR，無可燃性、腐蝕性氣體，無粉塵（潔凈度不低于10萬級）。
二、 設備主要組成結構
設備的主要組成結構
|
序號 |
部件名稱 |
數量 |
備注 |
|
1 |
濾水布/過濾棉/吸水層放卷機構 |
3套 |
Max4套隨機配3套 |
|
2 |
鼻梁條放卷機構 |
1套 |
|
|
3 |
鼻梁條校直機構 |
1套 |
寬度3-7mm |
|
4 |
鼻梁條驅動、裁切機構 |
1套 |
寬度3-7mm |
|
5 |
布料折邊機構 |
1套 |
|
|
6 |
滾焊封邊機構 |
1套 |
雙邊 |
|
7 |
布料驅動機構 |
2套 |
|
|
8 |
布料扇折機構 |
2套 |
|
|
9 |
滾焊側縫機構 |
1套 |
|
|
10 |
滾封機構 |
1 |
|
|
11 |
轉運流水線 |
3條 |
|
|
12 |
分流機構 |
2套 |
|
|
13 |
耳帶焊機機構 |
2套 |
|
|
14 |
下料流水線 |
2條 |
|
|
15 |
操作系統 |
1套 |
|
|
16 |
操作面板 |
1套 |
三、設備能適應的來料和產品規格
3.1適用來料規格：
|
項 目 |
掛軸數量 |
寬度 |
卷料外徑 |
料筒內徑 |
重量 |
|
布料 |
3 |
170~200 |
Φ600 |
Φ76.2 |
Max 15kg |
|
鼻梁條 |
1 |
3-7 |
Φ400 |
Φ76.2 |
Max 25kg |
|
耳帶 |
4袋 |
3 |
—— |
—— |
—— |

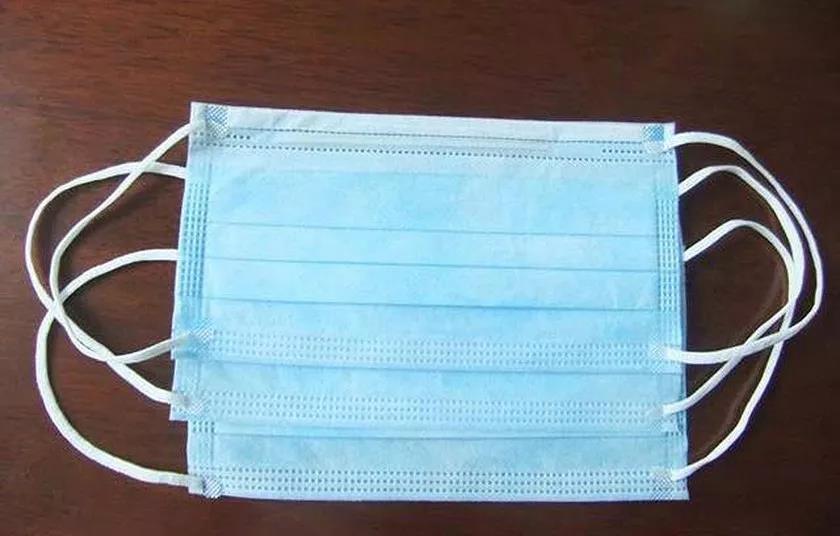

3.2生產規格： 標準型：175*95mm
四、設備技術參數：
4.1 設備的生產能力：
（1）生產效率：70~100片/分鐘（一拖一型）；120~150片/分鐘（一拖二型）；
（2）設備生產合格率：99%（來料不滿足要求、員工不當操作除外時）
（3）設備故障率：2%（指設備自身所產生的故障）.
