快速一鍵測量儀AIH100&AIH200型
管理員 發布日期：2019-6-15 點擊數：3542次
產品簡介：快速一鍵測量儀
產品介紹：
快速一鍵測量儀是近幾年才興起的快速影像測量儀器。該產品最初由國外知名企業進行研發、生產、銷售，自2014年開始，國內企業對一鍵測量儀的重啟研發，以打破國外企業對此設備的壟斷性優勢。
一鍵測量儀機身結構相對簡單，由高像素CCD相機、大視角大景深遠心鏡頭、LED遠心平行光源和強大計算能力的后臺軟件。一鍵測量儀作為新型的影像測量技術，通過一個大視角大景深的遠心鏡頭，將產品輪廓影像縮小數倍或數十倍后傳遞至幾百萬像素高分辨率CCD相機上做數字化處理，再由有著強大計算能力的后臺繪圖測量軟件完成。按照預先編程指令快速抓取產品輪廓圖，最后和以高像素相機微小像素點形成的標尺進行對比后計算出產品尺寸，同時完成對尺寸公差的評價。

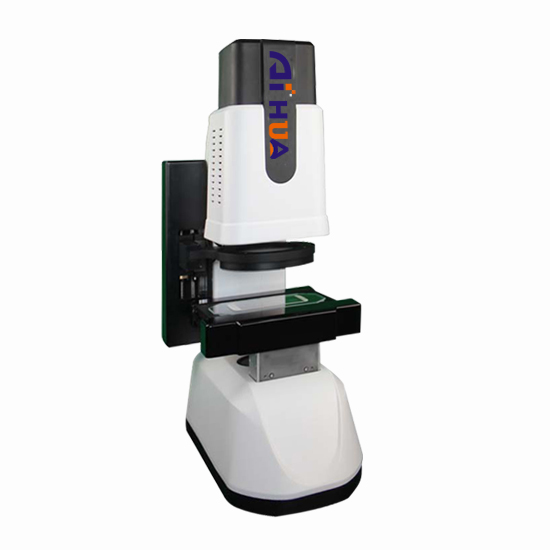

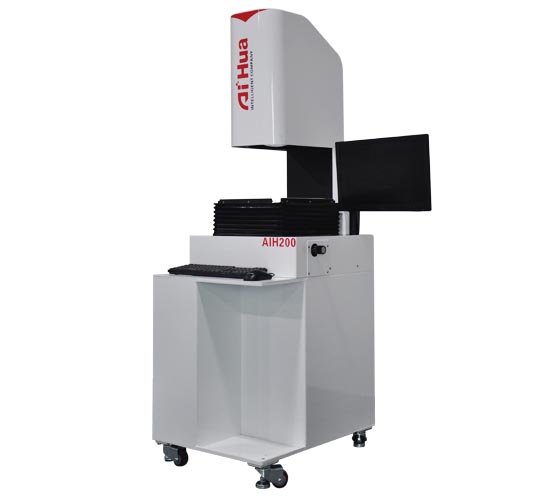

AIH-100型 AIH-200型
介紹：
一鍵式測量儀是一種即時快速測量設備。具有批量測量，任意擺放，一鍵測量的特點—顛覆以往測量方式的精密設備。本測量儀自主研發，具有獨立知識產權的系統和設備，面市推出后，得到廣泛應用和客戶的高度贊許。
應用：
廣泛應用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板、醫療器械、鐘表、刀具等。
對于需要快速測量，批量測量需求，一鍵式測量儀具有明顯優點。
特點：
1.批量測量：一鍵式同時測量多個產品
2.任意擺放：產品任意擺放，無需要治具
3.精度一致性好：無阿貝誤差，無人為誤差
4.可操作性好：操作簡單，即學即用
快速測量儀與傳統二次元測試設備比較：
| 二次元 | 一鍵式 | 一鍵式優點 | |
| 測量方式 | 影像+光柵尺讀數 | 高精度光學系統超亞像素測量軟件 | 受外部干擾小，作簡單，無需要建立坐標 |
| 擺放 | 需要治具，操作人員手動操作 | 任意擺放 | 任意擺放，人為干擾小 |
| 測量時間 | 慢，需要每次拉取或者設備走動 | 1-2S內多組數據 | 快 |
| 檢測精度 | 精度和人的操作習慣以及和治具有關 | 一致性好 | 一致性好 |
| 操作 | 操作復雜 | 操作簡單，即學即會 | 簡單 |
缺點：
檢測范圍較小，測量范圍一般不超過130mm，對于非輪廓測量，以及輪廓不光滑，不精細產品測量誤差較大。
訂貨（規格可定制）：
| 產品名稱 | 一鍵式測量儀 | ||
| 型號 | AIH-100 | AIH-200 | AIH-300*(待開發新款） |
| 工作距離 | 110mm | 200mm | 300mm |
| 視場 | 30mm*30mm | 180mm*115mm | 180mm*200mm |
| 測量精度 | 4um | 5um | 10um |
| 重復精度 | 2um | 5um | 10um |
| 相機 | 2/3高清500萬相機 | ||
| 照明 | 綠色平行光 | ||
| 工控機 | i5 intel處理器 | ||
| 顯示器 | 可選 | ||
| 測量軟件 | aihua專用軟件AihVer3.0 | ||
| 測量方式 | 按鍵式，腳踏式，IO觸發 可選 | ||
| 測量功能 |
點，線，圓，弧，橢圓，R角，O型環，矩形等 角度，距離，平行度，真圓度，尺寸公差，位置公差，形位公差 |
||
| 輸出 | EXCEL報表，PASS，NG | ||
| 電源 | AC100-240V | ||
