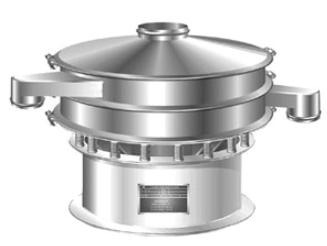

三次元震動篩
管理員 發布日期：2015-5-31 點擊數：3315次
產品簡介：振動篩分過濾機的基本原理是電機軸上下安裝的重錘（不平衡重錘），將電機的旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端重錘的相位角，可改變物料在篩面上的運動軌跡。
產品介紹：
作用與原理
振動篩分過濾機的基本原理是電機軸上下安裝的重錘（不平衡重錘），將電機的旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端重錘的相位角，可改變物料在篩面上的運動軌跡。
技術參數表
|
型 號 |
600 |
800 |
1000 |
1200 |
1500 |
1800 |
2000 |
|
|
有效篩面直徑mm |
φ540 |
φ730 |
φ900 |
φ1100 |
φ1400 |
φ1700 |
φ1886 |
|
|
有效篩分面積 |
0.2281 |
0.4183 |
0.6359 |
0.9499 |
1.5386 |
2.2687 |
2.7922 |
|
|
篩網規格 |
2——500目 |
|||||||
|
層 數 |
1-5 |
1-5 |
1-5 |
1-5 |
1-5 |
1-3 |
1-3 |
|
|
功率KW |
振動電機 |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3.0 |
3.7 |
|
普通電機 |
0.75 |
1.1 |
1.5 |
1.5 |
2.2 |
2.2 |
3.0 |
|
振動篩特點
☆ 效率高、設計精巧耐用，任何粉類、粘液均可篩分。
☆ 換網容易、操作簡單、清洗方便。
☆ 網孔不堵塞、粉末不飛揚、可篩至500目或0.028mm。
☆ 雜質、粗料自動排出，可以連續作業。
☆ 獨特網架設計，篩網使用時間長久，換網快只需3-5分鐘。
☆ 體積小，不占空間移動方便。
☆ 篩機最高可以達到五層，建議使用三層。
標準機型尺寸表
|
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
N |
|
SZX-600-1S |
530 |
450 |
150 |
600 |
100 |
80 |
345 |
360 |
315 |
410 |
|
|
515 |
|
SZX-600-2S |
530 |
450 |
150 |
600 |
100 |
80 |
345 |
360 |
315 |
410 |
540 |
|
640 |
|
SZX-600-3S |
530 |
450 |
150 |
600 |
100 |
80 |
345 |
360 |
315 |
410 |
540 |
670 |
730 |
|
SZX-800-1S |
680 |
580 |
200 |
800 |
125 |
90 |
380 |
540 |
370 |
510 |
|
|
690 |
|
SZX-800-2S |
680 |
580 |
200 |
800 |
125 |
90 |
380 |
540 |
370 |
500 |
640 |
|
805 |
|
SZX-800-3S |
680 |
580 |
200 |
800 |
125 |
90 |
395 |
540 |
385 |
525 |
665 |
805 |
920 |
|
SZX-1000-1S |
800 |
700 |
250 |
970 |
150 |
100 |
435 |
643 |
400 |
540 |
|
|
705 |
|
SZX-1000-2S |
800 |
700 |
250 |
970 |
150 |
100 |
425 |
643 |
390 |
530 |
670 |
|
850 |
|
SZX-1000-3S |
800 |
700 |
250 |
970 |
150 |
100 |
415 |
643 |
385 |
520 |
660 |
800 |
990 |
|
SZX-1200-1S |
985 |
855 |
250 |
1170 |
180 |
120 |
580 |
750 |
540 |
700 |
|
|
850 |
|
SZX-1200-2S |
985 |
855 |
250 |
1170 |
180 |
120 |
550 |
750 |
520 |
665 |
840 |
|
1015 |
|
SZX-1200-3S |
985 |
855 |
250 |
1170 |
180 |
120 |
550 |
750 |
520 |
665 |
840 |
1015 |
1190 |
|
SZX-1500-1S |
1190 |
1050 |
250 |
1470 |
200 |
120 |
580 |
930 |
570 |
760 |
|
|
960 |
|
SZX-1500-2S |
1190 |
1050 |
250 |
1470 |
200 |
120 |
580 |
930 |
570 |
760 |
950 |
|
1160 |
|
SZX-1500-3S |
1190 |
1050 |
250 |
1470 |
200 |
120 |
580 |
930 |
570 |
760 |
950 |
1140 |
1360 |
注：本廠產品所有技術資料、尺寸以實物為準。
篩選范圍廣：三元旋振篩篩選：任何顆粒、粉末、粘液一定范圍內均可篩選。篩分最細至500目或0.028mm， 過濾最小可至5微米。分級篩選，可篩一至五層篩網，能同時進行二至六個等級的分選或過濾。
高效率精確篩分：全封閉結構，粉末不飛揚、液體不泄露、網孔不堵塞、自動排放、機內無存料、網架結構無死角、篩網使用面積增加。
特色：子母式、雙A式、沖壓式網架設計，3-5分鐘篩網更換即可完成，換網用2人即可，整機、篩網壽命長，耗能少、維修費用低。三元旋振篩振動源產生的三次元振動，強大而平穩，設備可安裝到任何所需位置且便于移動。
資料下載：
三次元振動篩操作說明書.doc
